污染治理丨医疗器械噪声工程处理案例
- 医疗器械冷却塔噪声工程 -
项目难点
频带宽广，治理棘手： 噪声覆盖从低频到高频的广阔范围，尤其存在难以隔绝和吸收的低频声，以及穿透力极强的高频冲击声，常规单一手段难以全面应对。
（1）50Hz情况下，冷却塔进风口噪声为80.8dB~89.8dB，冷却塔出风口噪声为86dB~94.7dB，噪声呈现明显的中低频特性，能量集中在125Hz~1000Hz，其中以2#冷却塔噪声最大，6#冷却塔噪声最小。
（2）38Hz情况下，冷却塔进风口噪声为72dB~76.6dB，冷却塔出风口噪声为78.8dB~84.2dB，噪声呈现明显的中低频特性，能量集中在125Hz~1000Hz。参照38Hz运行情况，冷却塔进风口噪声需要降低8.8dB~13.2dB，冷却塔出风口噪声需要降低7.2dB~10.5dB。
（3）考虑20%的设计余量，进风口噪声需要降低16dB，出风口噪声需要降低13dB。
奥特斯汀解决方案

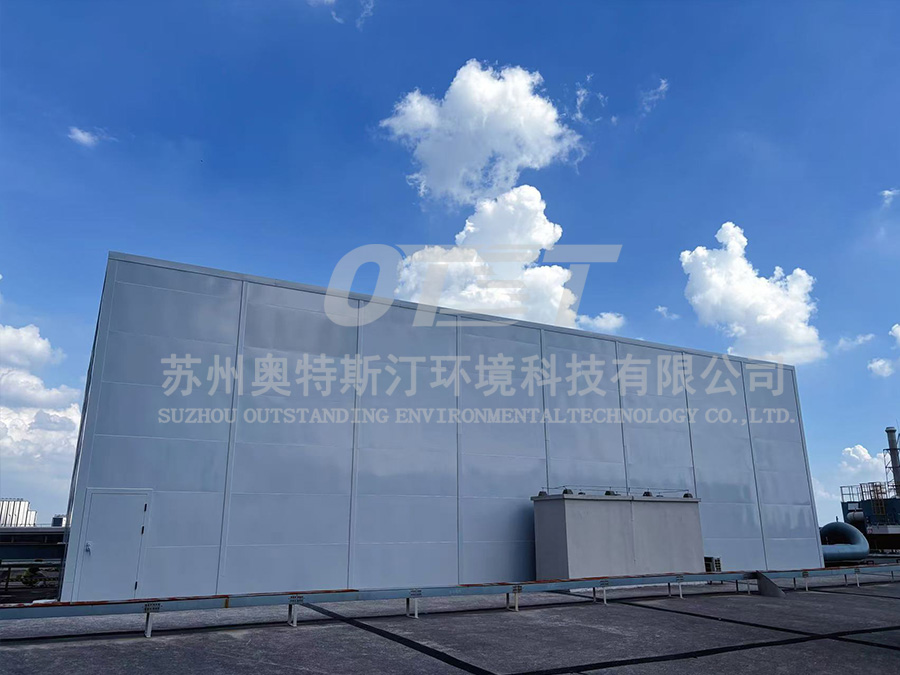

（1）整体采用半隔声罩的方案。半隔声罩含顶面和三个侧面，仅留背向敏感区域的一个侧面不采取措施。半隔声罩将6组冷却塔完全包裹在内部，以减少冷却塔向敏感区域的噪声辐射。
（2）半隔声罩采用钢结构为骨架，结合吸隔声单元、隔声门、排风消声器进行设计。其中隔声门尺寸为1m*2m，排风消声器尺寸为16.1m*3.2m*1.5m。半隔声罩整体尺寸为21m*11.5m（3m）*6.6m（8.1m）。
完成后效果：（1）敏感区域噪声满足1类声环境功能区噪声限值要求。（2）屋面边缘位置，排除背景噪声影响，其噪声不超过54dB（A），且500Hz及其以下倍频带噪声数值满足要求。
本工程质量:
（1）按照国家标准①GB12348-2008《工业企业厂界噪声排放标准》；② GB3096-2008《声环境质量标准》执行。
（2）邀请具有CMA资质的第三方专业机构进行测试。
（3）在敏感区域选择多个测点进行测试。测试包含昼间测试（凌晨6点至夜间10点）和夜间测试（夜间10点至第二日凌晨6点）。考虑背景噪声影响问题，昼间测试暂定为下午3点~4点，夜间测试暂定为凌晨2点~3点。
（4）考虑到现场背景噪声问题，当出现不可判定情况时（实测值-背景噪声值< 3dB），该位置的数据作废，另选其他位置进行测试。
